Q347F長輸管線天然氣球閥
|
產品型號：Q347F/N
|
公稱壓力：PN16-PN420
|
適用溫度：-29℃-425℃
|
適用介質：天然氣、液化氣、石油等
|
產品簡介
----------------------------------------------------------------------
三分體式長輸管線鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
長輸管線天然氣球閥產品引用標準：
設計與制造：API 6D、API 608或ANSI B 16.34
結構長度：ANSI 6D、ANSI B 16.10
法蘭標準：ANSI B 16.5a
壓力檢驗：API 6D、API 598
長輸管線球閥性能參數:
|
公稱壓力 |
最高使用壓力 |
試驗壓力(MPa) |
壓力級 |
最高使用壓力 |
試驗壓力(MPa) |
||||
|
（MPa） |
殼體 |
高壓液壓封 |
低壓氣密封 |
(Mpa) |
殼體 |
高壓液壓封 |
低壓氣密封 |
||
|
1.6 |
1.6 |
2.4 |
1.76 |
0.6 |
CLASS150 |
1.94 |
2.94 |
2.16 |
0.6 |
|
2.5 |
2.5 |
3.75 |
2.75 |
CLASS300 |
5.1 |
7.67 |
5.62 |
||
|
4.0 |
4.0 |
6.0 |
4.4 |
CLASS600 |
10.2 |
15.3 |
11.23 |
||
|
6.4 |
6.4 |
9.6 |
7 |
CLASS900 |
15.1 |
23 |
16.85 |
||
|
10.0 |
10.0 |
15 |
11 |
CLASS1500 |
25.1 |
37.5 |
27.5 |
||
|
應用規范 |
結構長度按 |
GB12221-89 ANSI B16.10 |
|||||||
|
法蘭尺寸按 |
JB79-59 GB 9113 HG20592-97 ANSI B16.5 |
||||||||
|
焊接標準按 |
GB12224-89 ANSI B16.25 |
||||||||
|
檢驗試驗按 |
JB/T 9092-99 API 598 |
||||||||
|
適用工況 |
適用介質 |
天然氣、液化氣、石油等介質 |
|||||||
|
適用溫度 |
-28℃～≤150℃ |
||||||||
|
驅動方式 |
蝸輪傳動、氣動、電動、氣液聯動等 |
||||||||
|
詳細的安裝尺寸請參閱《主要外形及連接尺寸表） |
|||||||||
主要零件材料:
|
零件名稱 |
材質 |
|
|
GB |
ASTM |
|
|
閥體 |
WCB、A105 |
A182 F316 |
|
彈簧 |
60Si2Mn |
316 |
|
密封圈 |
PTFE、碳素纖維＋PTFE、對位聚苯 |
增強聚四氟乙烯RPTFE |
|
墊片 |
柔性石墨+不銹鋼 |
柔性石墨+316 |
|
排污螺塞上 |
25 |
316 |
|
"O"型密封圈 |
橡膠 |
橡膠 |
|
底蓋 |
A105 |
316 |
|
螺釘 |
35 |
316 |
|
閥桿 |
2Cr13+鍍鎳磷 |
316 |
|
滑動軸承 |
不銹鋼+PTFE |
316+PTFE |
|
球體 |
A105+鍍鎳磷 |
A182 F316 |
|
閥座 |
A105+鍍鎳磷 |
316 |
|
螺柱 |
35CrMoA |
316 |
|
螺母t |
35 |
316 |
|
壓套 |
A105 |
316 |
|
填料 |
PTFE |
PTFE |
|
填料壓蓋 |
WCB |
A216-WCB |
|
鍵 |
45 |
316 |
|
零件名稱 |
材料 |
|||
|
材料代號 |
Ｃ |
Ｌ |
Ｐ |
Ｒ |
|
閥體 閥蓋 |
WCB |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18 Ni9Ti(CF8) |
ZG1Cr18 Ni12Mo2Ti(CF8M) |
|
球體 |
2Cr13 |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18 Ni9Ti(CF8) |
ZG1Cr18 Ni12Mo2Ti(CF8M) |
|
閥桿 |
2Cr13 |
316L |
1Cr18 Ni9Ti(304) |
1Cr18 Ni12Mo2Ti(316) |
|
閥座密封面 |
PTFE、碳素纖維＋PTFE、對位聚苯 |
|||
|
螺柱 螺母 |
35 35CrMoA(B7) 45(2H) |
2Cr13(420) 1Cr18 Ni9 1Cr17Ni2(431) |
||
|
填料 |
Ｖ型PTFE、柔性石墨 |
|||

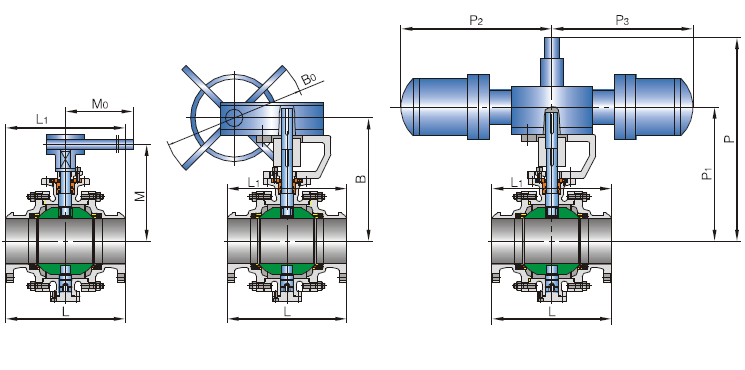

長輸管線球閥主要外形尺寸：
Class150管線球閥主要連接尺寸
| 公稱通徑 | NPS | 2\" | 3\" | 4\" | 6\" | 8\" | 10\" | 12\" | 14\" | 16\" | 18\" | 20\" |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 37 | 387 | 438 | 489 | |
| L | RF | 292 | 356 | 406 | 495 | 597 | 673 | 762 | 826 | 902 | 978 | 1054 |
| BW | 295 | 359 | 410 | 498 | 600 | 676 | 765 | 829 | 905 | 978 | 1060 | |
| H1 | 100 | 120 | 140 | 185 | 220 | 270 | 310 | 345 | 410 | 440 | 480 | |
| H | 180 | 200 | 210 | 290 | 320 | 380 | 430 | 450 | 550 | 580 | 630 | |
| W | 400 | 700 | 850 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | |
| E | 116 | 116 | 16 | 171 | 171 | 257 | 257 | 257 | ||||
| F | 350 | 350 | 350 | 420 | 420 | 500 | 500 | 500 | ||||
| 公稱通徑 | NPS | 2\" | 3\" | 4\" | 6\" | 8\" | 10\" | 12\" | 14\" | 16\" | 18\" | 20\" |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 37 | 387 | 438 | 489 | |
| L | RF | 216 | 283 | 305 | 403 | 502 | 586 | 648 | 762 | 838 | 914 | 991 |
| BW | 216 | 283 | 305 | 457 | 521 | 559 | 635 | 762 | 838 | 914 | 991 | |
| H1 | 100 | 110 | 130 | 175 | 210 | 274 | 305 | 340 | 395 | 440 | 470 | |
| H | 165 | 190 | 200 | 270 | 300 | 380 | 420 | 450 | 530 | 560 | 605 | |
| W | 400 | 700 | 850 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | |
| E | 116 | 116 | 16 | 171 | 171 | 257 | 257 | 257 | ||||
| F | 350 | 350 | 350 | 420 | 420 | 500 | 500 | 500 | ||||
|
公稱通徑 |
NPS | 2\" | 3\" | 4\" | 6\" | 8\" | 10\" | 12\" | 14\" | 16\" | 18\" | 20\" |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 37 | 387 | 438 | 489 | |
| L | RF | 292 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 |
| BW | 295 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | |
| RTJ | 292 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 192 | 1194 | |
| H1 | 110 | 120 | 140 | 185 | 220 | 270 | 310 | 345 | 410 | 440 | 480 | |
| H | 180 | 200 | 210 | 290 | 320 | 380 | 430 | 450 | 550 | 580 | 630 | |
| W | 400 | 850 | 1000 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | |
| E | - | - | - | 116 | 116 | 171 | 171 | 171 | 150 | 83 | 123 | |
| F | - | - | - | 350 | 350 | 500 | 420 | 420 | 580 | 650 | 735 | |
|
公稱通徑 |
NPS | 2\" | 3\" | 4\" | 6\" | 8\" | 10\" | 12\" | 14\" | 16\" | 18\" | 20\" |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
| d1 | 51 | 76 | 102 | 152 | 203 | 254 | 305 | 324 | 375 | 425 | 473 | |
| L | RF＆BW | 368 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1334 |
| RTJ | 371 | 384 | 46 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1219 | 1334 | |
| H1 | 135 | 158 | 190 | 200 | 250 | 285 | 350 | 400 | 480 | 530 | 580 | |
| H | 190 | 200 | 230 | 300 | 375 | 420 | 460 | 530 | 600 | 640 | 700 | |
| W | 600 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
| E | 116 | 116 | 116 | 171 | 171 | 83 | 83 | 123 | 123 | 180 | 180 | |
| F | 350 | 350 | 350 | 420 | 420 | 650 | 650 | 735 | 735 | 735 | 735 | |
|
公稱通徑 |
NPS | 2\" | 3\" | 4\" | 6\" | 8\" | 10\" | 12\" | 14\" | 16\" | 20\" |
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | |
| d1 | 51 | 76 | 102 | 146 | 194 | 241 | 289 | 318 | 362 | 440 | |
| L | RF＆BW | 368 | 470 | 546 | 705 | 832 | 991 | 1130 | 1257 | 1384 | 1664 |
| RTJ | 371 | 473 | 549 | 711 | 841 | 1000 | 1146 | 1276 | 1407 | 1686 | |
| H1 | 140 | 160 | 200 | 210 | 260 | 300 | 365 | 420 | 500 | 600 | |
| H | 200 | 220 | 250 | 320 | 400 | 450 | 490 | 560 | 640 | 790 | |
| W | 600 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | |
| E | 116 | 116 | 171 | 171 | 83 | 83 | 123 | 123 | 180 | 220 | |
| F | 350 | 350 | 420 | 420 | 650 | 650 | 735 | 735 | 735 | 735 | |
訂貨須知：
一、① 長輸管線天然氣球閥產品名稱與型號
②長輸管線天然氣球閥口徑，壓力，材質，連接方式及介質和溫度。
③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定長輸管線天然氣球閥型號，請按長輸管線天然氣球閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
