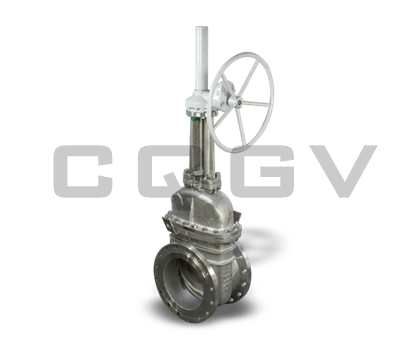

Z41W不銹鋼閘閥
|
產品型號：Z41W/Z41Y
|
公稱壓力：Class150LB-1500LB/PN10-PN320
|
適用溫度：-29-425℃
|
適用介質：硫酸、鹽酸、尿素等酸堿類腐蝕性介質
|
產品簡介
----------------------------------------------------------------------
Z41W不銹鋼閘閥系列，連接形式：法蘭,壓力級：PN1.0-32.0MPa、Class150-1500LB，公稱通徑：DN10-DN800，驅動方式：手動、蝸輪傳動、氣動、電動、液動、閥體材料:ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L),可分別適用介質：水、硫酸、鹽酸、尿素等多種酸堿類腐蝕性介質。
不銹鋼閘閥產品特點
1、結構緊湊，設計合理，閥門剛性好，通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料，密封可靠，操作輕便靈活
4、驅動方式分手動，電動，氣動，齒輪傳動。結構形式；彈性楔式單閘板，剛性楔式閘板和雙閘板型式
5、廣泛適用于石油，火力，發電廠等油品、水蒸汽、化工行業腐蝕性介質管路上作接通或工作截?cái)喙苈分薪橘|(zhì)的啟閉裝置
不銹鋼閘閥產品執行標準
|
產品規范
Product specification |
設計與制造
Design manufacture |
結構長度
Structure length |
壓力-溫度
Pressure temperature |
法蘭尺寸
Flange size |
檢驗與實驗
Inspection experiment |
|
API 600
API 6D GB/T 12234 |
ANSI B16.10
API 6D GB/T 12221 |
ANSI B16.34
GB/T 9131 |
ANSI B16.5
GB/T 9113
HG 20592
|
API1598
API 6D GB/T 13927 |
不銹鋼閘閥主要零件材質
|
序號
NO. |
零件名稱
Parts name |
材料 Material
|
|||
|
CF8/304
|
CF3/304L
|
CF8M/316
|
CF3M/316L
|
||
|
1
|
閥體 Body
|
A351 CF8
|
A351 CF3
|
A351 CF8M
|
A351 CF3M
|
|
2
|
墊片 Gasket
|
304+Graphite
|
304L+Graphite
|
316+Graphite
|
316+Graphite
|
|
3
|
閥座 Seat
|
A351 CF8
|
A351 CF3
|
A351 CF8M
|
A351 CF3M
|
|
4
|
閘板 Gate
|
A351 CF8
|
A351 CF3
|
A351 CF8M
|
A351 CF3M
|
|
5
|
閥桿 Stem
|
A182 F304
|
A182 F304L
|
A182 F316
|
A182 F316L
|
|
6
|
上密封座 Upper seal
|
A351 CF8
|
A351 CF3
|
A351 CF8M
|
A351 CF3M
|
|
7
|
填料 Filler
|
柔性石墨 Flexible graphite
|
|||
|
8
|
壓套 Compression sleeve
|
A182 F304
|
A182 F304L
|
A182 F316
|
A182 F316L
|
|
9
|
螺釘 Screw
|
A193 B8
|
A193 B8
|
A193 B8M
|
A193 B8M
|
|
10
|
螺母 Nut
|
A194 8
|
A194 8
|
A194 8M
|
A194 8M
|
|
11
|
銷 Pin
|
304SS
|
304SS
|
316SS
|
316SS
|
|
12
|
壓板 Press plate
|
A351 CF8
|
A351 CF3
|
A351 CF8M
|
A351 CF3M
|
|
13
|
螺柱 Stud
|
A193 B8
|
A193 B8
|
A193 B8M
|
A193 B8M
|
|
14
|
螺母 Nut
|
A194 8
|
A194 8
|
A194 8M
|
A194 8M
|
|
15
|
閥蓋 Bonnet
|
A351 CF8
|
A351 CF3
|
A351 CF8M
|
A351 CF3M
|
|
16
|
油杯 Nipple
|
碳鋼 Carbon steel
|
|||
|
17
|
閥桿螺母 Stem nut
|
A439 D2
|
|||
|
18
|
壓蓋螺母 Gland nut
|
碳鋼 Carbon steel
|
|||
|
19
|
手輪 Hand wheel
|
球墨鑄鐵 Ductile iron
|
|||
|
20
|
鎖緊螺母 Hand wheel nut
|
碳鋼 Carbon steel
|
|||
|
21
|
螺釘 Screw
|
A193 B7
|
|||

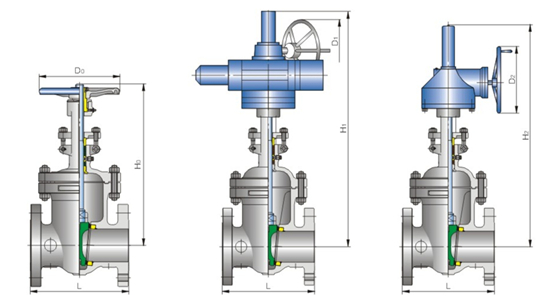

不銹鋼閘閥主要連接尺寸
|
磅級 Class |
規格 Size | 尺寸 Dimension | ||||||||
| DN | NPS | L | D | D1 | D2 | b | f | Z-d0 | ||
| RF | RTJ | |||||||||
|
Z41W Z41Y 150LB |
50 | 2 | 178 | 191 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 |
| 65 | 2-1/2 | 190 | 203 | 178 | 139.7 | 105 | 18 | 1.6 | 4-19 | |
| 80 | 3 | 203 | 216 | 190 | 152.5 | 127 | 19 | 1.6 | 4-19 | |
| 100 | 4 | 229 | 241 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | |
| 125 | 5 | 254 | 267 | 254 | 215.9 | 186 | 24 | 1.6 | 8-22 | |
| 150 | 6 | 267 | 279 | 279 | 241.5 | 261 | 26 | 1.6 | 8-22 | |
| 200 | 8 | 292 | 305 | 343 | 298.5 | 270 | 29 | 1.6 | 8-22 | |
| 250 | 10 | 330 | 343 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | |
| 300 | 12 | 356 | 368 | 483 | 431.8 | 381 | 31.8 | 1.6 | 12-25 | |
| 350 | 14 | 381 | 394 | 533 | 476.2 | 412.8 | 35 | 1.6 | 12-28.5 | |
| 400 | 16 | 406 | 419 | 597 | 539.8 | 469.9 | 36.6 | 1.6 | 16-28.5 | |
| 450 | 18 | 432 | 445 | 635 | 577 | 533.4 | 39.7 | 1.6 | 16-31.8 | |
| 500 | 20 | 457 | 470 | 589 | 635 | 584.2 | 42.9 | 1.6 | 20-31.8 | |
| 600 | 24 | 508 | 521 | 813 | 749.3 | 692.2 | 47.7 | 1.6 | 20-35 | |
| 700 | 28 | 610 | - | 837 | 795.5 | 762 | 43 | 1.6 | 40-22 | |
| 800 | 32 | 711 | - | 887 | 900 | 864 | 44 | 1.6 | 48-22 | |
|
Z41W Z41Y 300LB |
50 | 2 | 216 | 232 | 165 | 127 | 92 | 22 | 1.6 | 8-19 |
| 65 | 2-1/2 | 241 | 257 | 190 | 149 | 105 | 25 | 1.6 | 8-22 | |
| 80 | 3 | 283 | 298 | 210 | 168 | 170 | 29 | 1.6 | 8-22 | |
| 100 | 4 | 305 | 321 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | |
| 125 | 5 | 381 | 397 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | |
| 150 | 6 | 403 | 419 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | |
| 200 | 8 | 419 | 435 | 381 | 330 | 270 | 41 | 1.6 | 12-25 | |
| 250 | 10 | 457 | 473 | 444 | 387.4 | 324 | 47.6 | 1.6 | 16-28.5 | |
| 300 | 12 | 502 | 518 | 521 | 450.8 | 381 | 50.8 | 1.6 | 16-31.8 | |
| 350 | 14 | 762 | 778 | 584 | 514.4 | 412.8 | 53.8 | 1.6 | 20-31.6 | |
| 400 | 16 | 838 | 854 | 648 | 571.5 | 469.9 | 57.2 | 1.6 | 20-35 | |
| 450 | 18 | 914 | 930 | 713 | 628.6 | 533.4 | 60.5 | 1.6 | 24-35 | |
| 500 | 20 | 991 | 1010 | 775 | 685.8 | 584.2 | 63.5 | 1.6 | 24-35 | |
| 600 | 24 | 1143 | 1165 | 914 | 812.8 | 692.2 | 69.9 | 1.6 | 24-41.1 | |
| 700 | 28 | 1346 | 1372 | 921 | 857 | 787 | 87 | 1.6 | 36-35.5 | |
| 800 | 32 | 1524 | 1553 | 1054 | 978 | 902 | 102 | 1.6 | 32-42 | |
|
Z41W Z41Y 600LB |
50 | 2 | 292 | 295 | 165 | 127 | 92 | 25.4 | 6.4 | 8-19 |
| 65 | 2-1/2 | 330 | 333 | 190 | 149 | 105 | 29 | 6.4 | 8-22 | |
| 80 | 3 | 356 | 359 | 210 | 168 | 127 | 32 | 6.4 | 8-22 | |
| 100 | 4 | 432 | 435 | 273 | 216 | 157.2 | 38.5 | 6.4 | 8-25 | |
| 125 | 5 | 508 | 511 | 330 | 266.7 | 185.7 | 44.5 | 6.4 | 8-28.5 | |
| 150 | 6 | 559 | 562 | 356 | 292.1 | 215.9 | 47.8 | 6.4 | 12-28.5 | |
| 200 | 8 | 660 | 664 | 419 | 349.2 | 269.5 | 55.6 | 6.4 | 12-31.8 | |
| 250 | 10 | 787 | 791 | 508 | 431.8 | 323.8 | 63.5 | 6.4 | 16-35 | |
| 300 | 12 | 838 | 841 | 559 | 489 | 381 | 66.5 | 6.4 | 20-35 | |
| 350 | 14 | 889 | 892 | 603 | 527 | 412.8 | 69.9 | 6.4 | 20-38.1 | |
| 400 | 16 | 991 | 994 | 686 | 603.2 | 469.9 | 76.2 | 6.4 | 20-41.1 | |
| 450 | 18 | 1092 | 1095 | 743 | 654 | 533.4 | 82.6 | 6.4 | 20-44.5 | |
| 500 | 20 | 1194 | 1200 | 813 | 723.9 | 584.2 | 88.9 | 6.4 | 24-44.5 | |
| 600 | 24 | 1397 | 1407 | 940 | 838.2 | 692.2 | 101.6 | 6.4 | 24-50.8 | |
|
壓力級 MPa |
公稱通徑 DN |
尺寸 Dimension | ||||||
| L | D | D1 | D2 | b | f | Z-d | ||
|
Z41W Z41Y 1.6MPa |
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | |
| 32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-18 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 2 | 4-18 | |
| 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
| 65 | 265 | 180 | 145 | 120 | 20 | 3 | 4-18 | |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-18 | |
| 100 | 300 | 215 | 180 | 155 | 22 | 3 | 8-18 | |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-18 | |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-23 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 | |
| 250 | 450 | 405 | 355 | 320 | 28 | 3 | 12-25 | |
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-25 | |
| 350 | 550 | 520 | 470 | 436 | 32 | 4 | 16-25 | |
| 400 | 600 | 580 | 525 | 485 | 34 | 4 | 16-30 | |
| 450 | 650 | 640 | 585 | 515 | 36 | 4 | 20-30 | |
| 500 | 700 | 715 | 650 | 608 | 36 | 4 | 20-34 | |
| 600 | 800 | 840 | 770 | 718 | 38 | 5 | 20-36 | |
|
Z41W Z41Y 2.5MPa |
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | |
| 32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-18 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 2 | 4-18 | |
| 50 | 250 | 160 | 125 | 100 | 22 | 3 | 4-18 | |
| 65 | 265 | 180 | 145 | 120 | 22 | 3 | 8-18 | |
| 80 | 280 | 195 | 160 | 135 | 24 | 3 | 8-18 | |
| 100 | 300 | 230 | 190 | 160 | 26 | 3 | 8-23 | |
| 125 | 325 | 270 | 220 | 188 | 26 | 3 | 8-25 | |
| 150 | 350 | 300 | 250 | 218 | 28 | 3 | 8-25 | |
| 200 | 400 | 360 | 310 | 278 | 30 | 3 | 12-25 | |
| 250 | 450 | 425 | 370 | 332 | 32 | 3 | 12-30 | |
| 300 | 500 | 485 | 430 | 390 | 34 | 4 | 16-30 | |
| 350 | 550 | 550 | 490 | 448 | 38 | 4 | 16-34 | |
| 400 | 600 | 610 | 550 | 505 | 40 | 4 | 16-34 | |
| 450 | 650 | 660 | 600 | 555 | 44 | 4 | 20-34 | |
| 500 | 700 | 730 | 660 | 610 | 48 | 4 | 20-41 | |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-41 | |
|
Z41W Z41Y 4.0MPa |
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | |
| 32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-18 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 2 | 4-18 | |
| 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | |
| 80 | 310 | 195 | 160 | 135 | 24 | 3 | 8-18 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
| 125 | 400 | 270 | 220 | 188 | 26 | 3 | 8-25 | |
| 150 | 450 | 300 | 250 | 218 | 28 | 3 | 8-25 | |
| 200 | 550 | 375 | 320 | 282 | 34 | 3 | 12-30 | |
| 250 | 650 | 445 | 385 | 345 | 38 | 3 | 12-34 | |
| 300 | 750 | 510 | 450 | 408 | 42 | 4 | 16-34 | |
| 350 | 850 | 570 | 510 | 465 | 46 | 4 | 16-34 | |
| 400 | 960 | 655 | 585 | 535 | 50 | 4 | 16-41 | |
| 500 | 1150 | 755 | 0.67 | 612 | 57 | 4 | 20-48 | |
| 600 | 1350 | 890 | 795 | 730 | 62 | 5 | 20-48 | |
|
Z41W Z41Y 6.4MPa |
15 | 170 | 105 | 75 | 55 | 18 | 2 | 4-14 |
| 20 | 190 | 125 | 90 | 68 | 20 | 2 | 4-14 | |
| 25 | 210 | 135 | 100 | 78 | 22 | 2 | 4-18 | |
| 32 | 230 | 150 | 110 | 82 | 24 | 2 | 4-18 | |
| 40 | 240 | 165 | 125 | 95 | 24 | 2 | 4-23 | |
| 50 | 250 | 175 | 135 | 105 | 26 | 3 | 4-23 | |
| 65 | 290 | 200 | 160 | 130 | 26 | 3 | 8-23 | |
| 80 | 310 | 210 | 170 | 140 | 28 | 3 | 8-23 | |
| 100 | 350 | 250 | 200 | 168 | 30 | 3 | 8-25 | |
| 125 | 400 | 295 | 240 | 202 | 34 | 3 | 8-30 | |
| 150 | 450 | 340 | 280 | 240 | 36 | 3 | 8-34 | |
| 200 | 550 | 405 | 345 | 300 | 42 | 3 | 12-34 | |
| 250 | 650 | 470 | 400 | 352 | 46 | 3 | 12-36 | |
| 300 | 750 | 530 | 460 | 415 | 52 | 4 | 16-36 | |
| 350 | 850 | 595 | 525 | 475 | 56 | 4 | 16-41 | |
| 400 | 950 | 670 | 585 | 525 | 60 | 4 | 16-42 | |
| 500 | 1150 | 800 | 705 | 640 | 68 | 4 | 20-48 | |
| 600 | 1350 | 930 | 820 | 750 | 70 | 5 | 20-58 | |
訂貨須知：
一、①法蘭不銹鋼閘閥產品名稱與型號
②法蘭不銹鋼閘閥口徑，壓力，材質，連接方式及介質和溫度。
③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定不銹鋼閘閥型號，請按不銹鋼法蘭閘閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
一、①法蘭不銹鋼閘閥產品名稱與型號
②法蘭不銹鋼閘閥口徑，壓力，材質，連接方式及介質和溫度。
③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定不銹鋼閘閥型號，請按不銹鋼法蘭閘閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
此文關鍵詞：不銹鋼閘閥
訂購：Z41W不銹鋼閘閥
