D343H硬密封三偏心蝶閥
|
產品型號：D343H/D343Y
|
公稱壓力：PN10-PN160
|
適用溫度：-29～425℃
|
適用介質：水、蒸汽、油品
|
產品簡介
----------------------------------------------------------------------
D343H三偏心多層次金屬硬密封蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封副相互之間無磨擦無干涉，加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。三偏心硬密封蝶閥特點
1、開啟力矩小，靈活方便，省力節能；
2、三維偏心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏；
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
三偏心硬密封蝶閥性能參數
|
公稱通徑 |
DN(mm) |
50-1600 |
||||
|
公稱壓力 |
PN(MPa) |
0.6 |
1．O |
1.6 |
2.5 |
4.0 |
|
試驗壓力 (MPa) |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗Seal test |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
氣密封試驗Ai rTest |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
水、蒸氣、油品、酸類腐蝕性等。 |
|||||
|
適用溫度 |
碳鋼：-29℃-425℃ 不銹鋼：-40℃-600℃ |
|||||
硬密封三偏心蝶閥主要零配件材質
|
序號 NO. |
零件名稱 Parts name |
材料 Material | ||||
| WCB | WC6 | WC9 | CF8 | CF8M | ||
| 1 | 閥體 Body | WCB | WC6 | WC9 | CF8 | CF8M |
| 2 | 鍵 Key | 2Cr13 | 25Cr2MoV | 25Cr2MoV | 06Cr19Ni10 | 0Cr17Ni12Mo2 |
| 3 | 閥桿 Stem | 2Cr13 | 25Cr2MoV | 25Cr2MoV | 06Cr19Ni10 | 0Cr17Ni12Mo2 |
| 4 | 蝶板 Butterfly board | WCB | WC6 | WC9 | CF8 | CF8M |
| 5 | 密封圈 Seal ring | 304/316+石墨 Graphite 304/316+PTFE | ||||
| 6 | 壓板 Platen | A105 | A182 F22 | A182 F22 | A182 F304 | A182 F316 |
| 7 | 螺釘 Screw | A193 B7 | A193 B16 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 螺柱 Bolt | A193 B7 | A193 B16 | A193 B16 | A193 B8 | A193 B8M |
| 9 | 底蓋 Bottom cover | A105 | A182 F22 | A182 F22 | A182 F304 | A182 F316 |
| 10 | 墊片 Gasket | 柔性石墨 Flexible graphite | PTFE | PTFE | ||
| 11 | 下軸套 Lower bushing | 304+PTFE | 304+PTFE | 304+PTFE | 304+PTFE | 316+PTFE |
| 12 | 上軸套 Upper bushing | 304+PTFE | 304+PTFE | 304+PTFE | 304+PTFE | 316+PTFE |
| 13 | 填料墊 Packing pad | A182 F304 | A182 F304 | A182 F304 | A182 F304 | A182 F316 |
| 14 | 填料 Filler | 柔性石墨 Flexible graphite | PTFE | PTFE | ||
| 15 | 螺栓 Bolt | A193 B7 | A193 B16 | A193 B16 | A193 B8 | A193 B8M |
| 16 | 填料壓套 Packing sleeve | WCB | WC6 | WC9 | CF8 | CF8M |
| 17 | 螺母 Nut | A194 2H | A194 7 | A194 7 | A194 8 | A194 8M |
| 18 | 螺栓 Bolt | A193 B7 | A193 B16 | A193 B16 | A193 B8 | A193 B8M |
| 19 | 支架 Support | WCB | WC6 | WC9 | CF8 | CF8M |

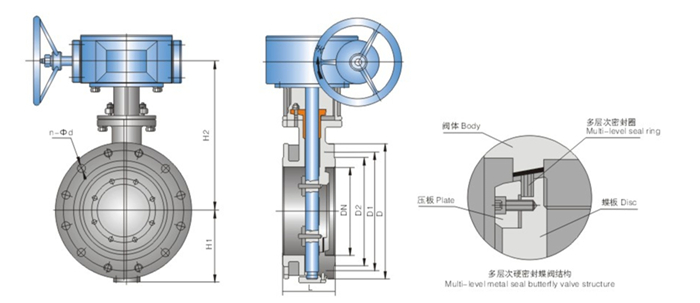

法蘭式多層次金屬硬密封蝶閥外形結構尺寸
D3/6/943/H/Y/F-2.5/6/10C.R.V系列法蘭式多層次金屬硬密封蝶閥?
|
公稱通徑DN |
結構長度 |
外形尺寸（參考值） |
連接尺寸（標準值） |
參 |
||||||||||||||||
|
L |
H |
D343H |
D943H |
PN0.25MPa |
PN0.6MPa |
PN1.0MPa |
||||||||||||||
|
DN |
IN |
短 |
長 |
H1 |
A1 |
B1 |
H3 |
A3 |
B3 |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
||
|
50 |
2 |
108 |
150 |
112 |
350 |
180 |
200 |
530 |
250 |
255 |
140 |
110 |
4-14 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
17 |
|
65 |
21/2 |
112 |
170 |
115 |
370 |
180 |
200 |
530 |
250 |
255 |
160 |
130 |
4-14 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
20 |
|
80 |
3 |
114 |
180 |
120 |
380 |
180 |
200 |
565 |
250 |
255 |
190 |
150 |
4-18 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
23 |
|
100 |
4 |
127 |
190 |
138 |
420 |
180 |
200 |
600 |
250 |
255 |
210 |
170 |
4-18 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
25 |
|
125 |
5 |
140 |
200 |
164 |
460 |
180 |
200 |
640 |
250 |
255 |
240 |
200 |
8-18 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
40 |
|
150 |
6 |
140 |
210 |
175 |
555 |
270 |
280 |
705 |
300 |
315 |
265 |
225 |
8-18 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
47 |
|
200 |
8 |
152 |
230 |
200 |
760 |
400 |
425 |
775 |
300 |
315 |
320 |
280 |
8-18 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
60 |
|
250 |
10 |
165 |
250 |
243 |
830 |
400 |
425 |
945 |
300 |
315 |
375 |
335 |
12-18 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
95 |
|
300 |
12 |
178 |
270 |
250 |
895 |
450 |
560 |
1070 |
300 |
315 |
440 |
395 |
12-22 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
124 |
|
350 |
14 |
190 |
290 |
280 |
950 |
450 |
560 |
1140 |
300 |
315 |
490 |
445 |
12-22 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
181 |
|
400 |
16 |
216 |
310 |
305 |
1190 |
535 |
580 |
1210 |
300 |
315 |
450 |
495 |
16-22 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
260 |
|
450 |
18 |
222 |
330 |
350 |
1255 |
535 |
580 |
1335 |
575 |
714 |
595 |
550 |
16-22 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
338 |
|
500 |
20 |
229 |
350 |
380 |
1305 |
535 |
580 |
1415 |
575 |
714 |
645 |
600 |
16-22 |
645 |
600 |
16-22 |
670 |
620 |
20-26 |
360 |
|
600 |
24 |
267 |
390 |
445 |
1340 |
570 |
660 |
1605 |
656 |
810 |
755 |
705 |
20-26 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
540 |
|
700 |
28 |
292 |
430 |
480 |
1520 |
750 |
550 |
1844 |
656 |
810 |
860 |
810 |
24-26 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
580 |
|
800 |
32 |
318 |
470 |
530 |
1710 |
750 |
550 |
2040 |
656 |
810 |
975 |
920 |
24-30 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
845 |
|
900 |
36 |
330 |
510 |
580 |
1810 |
750 |
550 |
2255 |
785 |
863 |
1075 |
1020 |
24-30 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
1050 |
|
1000 |
40 |
410 |
550 |
650 |
1960 |
900 |
750 |
2380 |
785 |
863 |
1175 |
1120 |
28-30 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
1500 |
|
1200 |
48 |
470 |
630 |
760 |
2250 |
1000 |
925 |
2640 |
785 |
863 |
1375 |
1320 |
32-30 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
2000 |
|
1400 |
56 |
530 |
710 |
850 |
2435 |
1000 |
925 |
2886 |
|
|
1575 |
1520 |
36-30 |
1630 |
1650 |
36-36 |
1675 |
1590 |
36-42 |
3000 |
|
1600 |
64 |
600 |
790 |
1030 |
2780 |
1000 |
925 |
3156 |
|
|
1785 |
1730 |
40-30 |
1830 |
1760 |
40-36 |
1915 |
1820 |
40-48 |
4700 |
|
1800 |
72 |
670 |
870 |
1230 |
3020 |
1100 |
980 |
3421 |
|
|
1985 |
1930 |
44-30 |
2045 |
1970 |
44-39 |
2115 |
2020 |
44-48 |
6500 |
|
2000 |
80 |
760 |
950 |
1350 |
3270 |
1100 |
980 |
3685 |
|
|
2185 |
2130 |
48-30 |
2265 |
2180 |
48-42 |
2325 |
2230 |
48-48 |
8700 |
|
公稱通徑DN |
桔構長度 |
外形尺寸（參考值） |
連接尺寸（標準值） |
參考 |
||||||||||||||||
|
L |
H |
D343H |
D643H |
D943H |
PN1.6MPa |
PN2.5MPa |
||||||||||||||
|
DN |
IN |
短 |
長 |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
||
|
50 |
2 |
108 |
150 |
112 |
350 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
19 |
|
65 |
21/2 |
112 |
170 |
115 |
370 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
185 |
145 |
4-18 |
185 |
145 |
8-18 |
22 |
|
80 |
3 |
114 |
180 |
120 |
380 |
180 |
200 |
645 |
245 |
72 |
565 |
250 |
255 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
25 |
|
100 |
4 |
127 |
190 |
138 |
420 |
180 |
200 |
675 |
355 |
92 |
600 |
250 |
255 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
28 |
|
125 |
5 |
140 |
200 |
164 |
460 |
180 |
200 |
715 |
355 |
92 |
640 |
250 |
255 |
250 |
210 |
8-18 |
270 |
220 |
8-26 |
43 |
|
150 |
6 |
140 |
210 |
175 |
555 |
270 |
280 |
800 |
355 |
92 |
705 |
300 |
315 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
50 |
|
200 |
8 |
152 |
230 |
200 |
760 |
400 |
425 |
850 |
250 |
170 |
775 |
300 |
315 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
64 |
|
250 |
10 |
165 |
250 |
243 |
830 |
400 |
425 |
925 |
250 |
170 |
945 |
300 |
315 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
99 |
|
300 |
12 |
178 |
270 |
250 |
895 |
450 |
560 |
1035 |
450 |
220 |
1070 |
300 |
315 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
130 |
|
350 |
14 |
190 |
290 |
280 |
950 |
450 |
560 |
1070 |
450 |
220 |
1140 |
300 |
315 |
520 |
470 |
16-26 |
555 |
490 |
16-33 |
188 |
|
400 |
16 |
216 |
310 |
305 |
1190 |
535 |
580 |
1190 |
450 |
220 |
1210 |
300 |
315 |
580 |
525 |
16-30 |
620 |
550 |
16-36 |
270 |
|
450 |
18 |
222 |
330 |
350 |
1255 |
535 |
580 |
1250 |
650 |
280 |
1335 |
575 |
714 |
640 |
585 |
20-30 |
670 |
600 |
20-36 |
350 |
|
500 |
20 |
229 |
350 |
380 |
1305 |
535 |
580 |
1290 |
650 |
280 |
1415 |
575 |
714 |
715 |
650 |
20-33 |
730 |
660 |
20-36 |
375 |
|
600 |
24 |
267 |
390 |
445 |
1340 |
570 |
660 |
1455 |
850 |
380 |
1605 |
656 |
810 |
840 |
770 |
20-36 |
845 |
770 |
20-39 |
650 |
|
700 |
28 |
292 |
430 |
480 |
1520 |
750 |
550 |
1585 |
850 |
380 |
1844 |
656 |
810 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
610 |
|
800 |
32 |
318 |
470 |
530 |
1710 |
750 |
550 |
1700 |
1250 |
380 |
2040 |
656 |
810 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
880 |
|
900 |
36 |
330 |
510 |
580 |
1810 |
750 |
550 |
1865 |
1250 |
380 |
2255 |
785 |
863 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
1100 |
|
1000 |
40 |
410 |
550 |
650 |
1960 |
900 |
750 |
2015 |
1250 |
380 |
2380 |
785 |
863 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
1600 |
|
1200 |
48 |
470 |
630 |
760 |
2250 |
1000 |
925 |
2250 |
1250 |
380 |
2640 |
785 |
863 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 |
2150 |
|
1400 |
56 |
530 |
710 |
850 |
2435 |
1000 |
925 |
|
|
|
2886 |
|
|
1685 |
1590 |
36-48 |
1755 |
1640 |
36-62 |
3200 |
|
1600 |
64 |
600 |
790 |
1030 |
2780 |
1000 |
925 |
|
|
|
3156 |
|
|
1930 |
1820 |
40-56 |
1975 |
18460 |
40-62 |
5000 |
|
1800 |
72 |
670 |
870 |
1230 |
3020 |
1100 |
980 |
|
|
|
3421 |
|
|
2130 |
2020 |
44-56 |
2195 |
2070 |
44-70 |
6900 |
|
2000 |
80 |
760 |
950 |
1350 |
3270 |
1100 |
980 |
|
|
|
3685 |
|
|
2345 |
2230 |
48-62 |
2425 |
2300 |
48-70 |
9100 |
訂貨須知：
一、①f硬密封蝶閥產品名稱與型號
②三偏心硬密封蝶閥口徑，壓力，材質，連接方式及介質和溫度。
③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定三偏心硬密封蝶閥型號，請按三偏心硬密封蝶閥型號直接向秦工閥門銷售部訂購0577-67952199，0577-67358500。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門技術專家0577-67952209為您審核把關。
訂購：D343H硬密封三偏心蝶閥
